Microtech无掩模直写光刻系统
产品详情

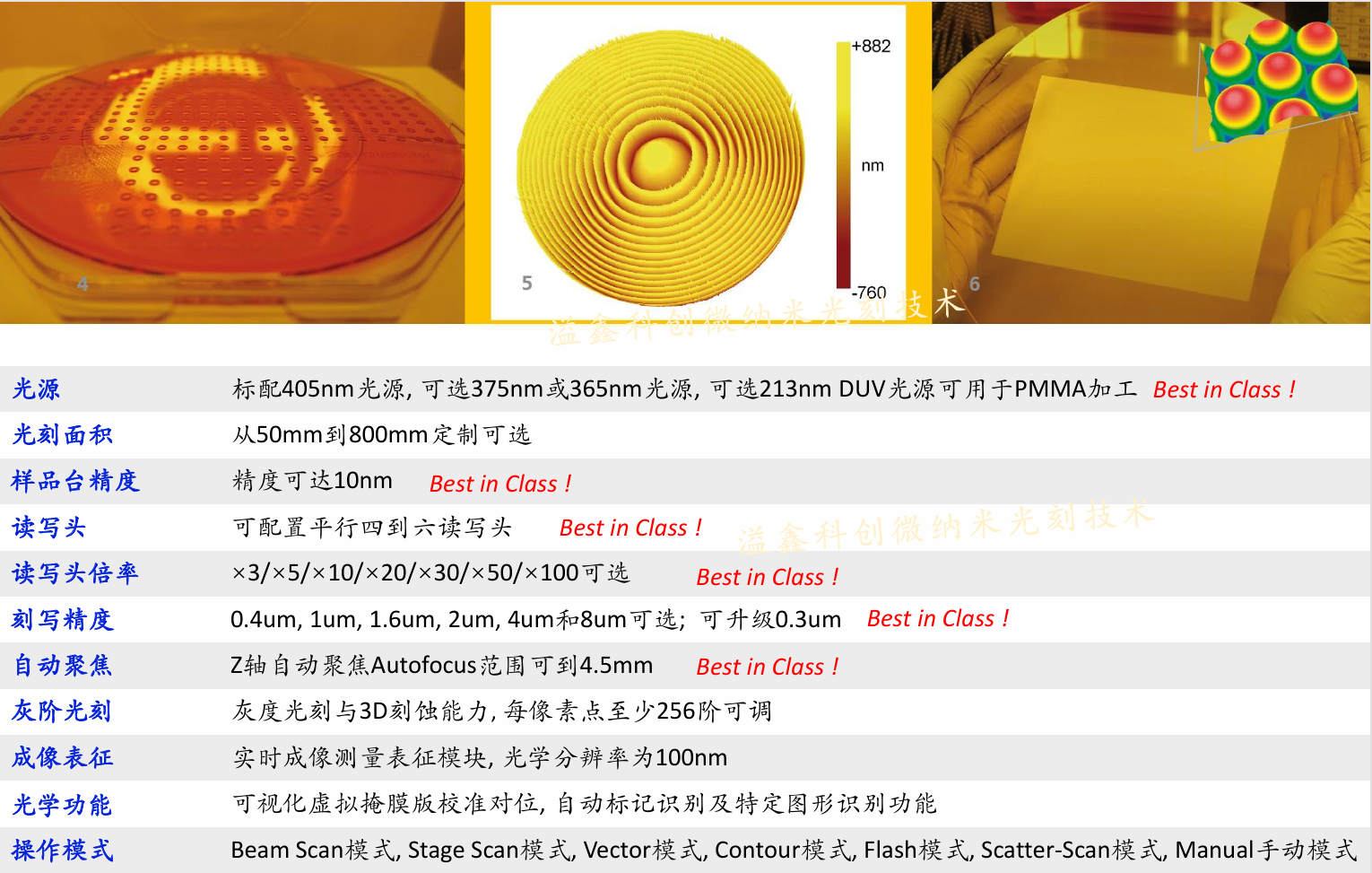

Microtech是1982年美国MIT林肯国家实验室高科技孵化企业, 也是全球最早商业化激光直写光刻系统品牌之一, 现阶段其主打LW405系列德国SUSS参与合作, 且已发展细分为科研级, 产业级, 半导体千束级, 可适用于研发, 小规模量产, 以及大规模产业化, 除了高性能外, 其可靠性和多功能性也得到业界的一致认可和好评. 为了满足更多用户特殊需求, Microtech还提供定制化服务, 如定制化平行多读写头, 最大可到800mm加工面积, 产业级加工效率, 偏振极化调试等;
Microtech LW405系列全球典型的客户有: 英国曼彻斯特大学石墨烯研究中心(两台), 英国剑桥大学石墨烯中心(两台), MIT麻省理工林肯实验室, 新加坡国立大学(两台), ESA欧洲空间研究与技术中心, NASA美国国家航空航天局等; 典型应用包括掩膜板制作, 衍射光学器件, 多层器件套刻, 微电子MEMS/NEMS/传感器, 微流体器件, 光波管, MICs微波集成电路, 石墨烯器件, 太阳能光电板, 灰阶3D光刻, 表面光化学等.
现阶段Microtech产品已遍布国内各大知名院所, 如上海交通大学微纳米加工平台, 清华大学精仪系, 北京大学微纳米加工平台, 厦门大学微纳米加工平台等, 且除了常见的405nm和375nm外, 我们也是业内独特可配置三光源的无掩模光刻机, 增配的213nm DUV光源可很好的适用于PMMA的直接微纳加工(其他厂家均无此功能).




传统的光刻工艺中所使用的铬玻璃掩模板需要由专业供应商提供,但是在研发环境中,掩模板的设计通常需要经常改变。激光直写光刻技术通过以软件设计电子掩模板的方法,克服了这一问题。与通过物理掩模板进行光照的传统工艺不同,激光直写是通过电脑软件控制,在光刻胶上直接曝光绘出所要的图案,无需掩膜工序。绝大多数利用电子束刻蚀制造的器件只有很小的一部分结构需要用到电子束刻蚀的高分辨率,而大部分曝光时间都浪费在了如电极连接等大面积结构的生成上。Microtech可以被用在混合模式刻蚀工艺上:只用费用昂贵、速度缓慢的电子束刻蚀加工细小的结构,用成本低廉的Microtech加工大面积部分。Microtech先进的对准机制可以使两部工序完美结合。因此Microtech也适用于已经拥有电子束刻蚀的实验环境。


0
